ECG Buddy 데스크탑 사용방법 > 심전도 분석하기
INDEX 순서대로 따라해보세요! 원하는 번호를 클릭하면 해당 가이드를 바로 읽을 수 있습니다
2.
3.
4.
7.
1. 심전도 분석 방법 알아보기
•

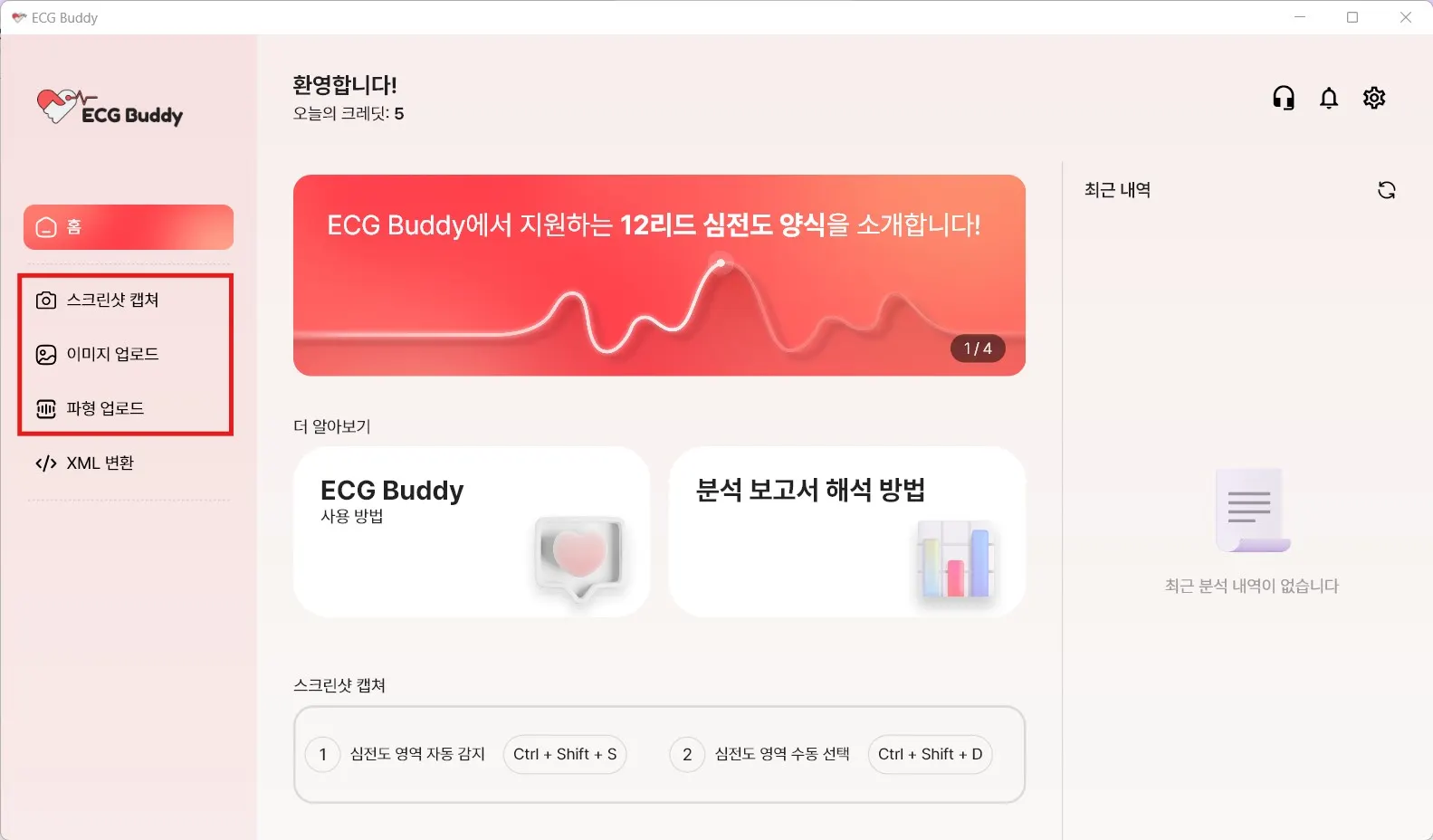

심전도를 분석하는 방법은 총 3가지 입니다.
◦
스크린샷 캡처: 화면에 띄워진 심전도를 스크린샷 캡처 버튼 또는 단축키를 이용해서 분석할 수 있습니다.
◦
이미지 업로드: 심전도 이미지 파일을 업로드 하여 분석할 수 있습니다.
◦
파형 업로드: 심전도 파형 파일을 업로드 하여 분석할 수 있습니다.
•
아래에서 각각의 분석 방법에 대해 자세히 알아보세요.
2. 스크린샷 캡처
•

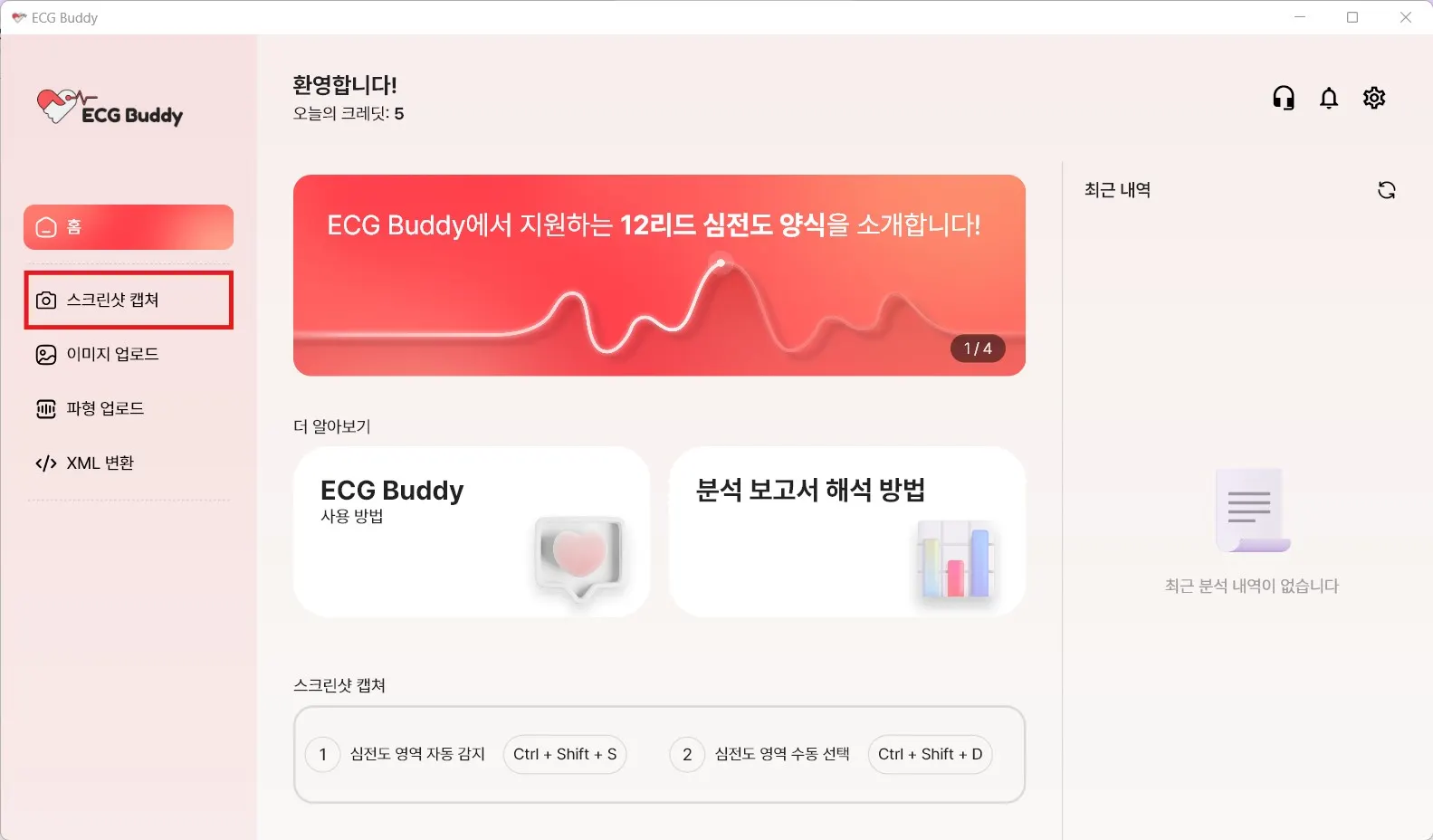

스크린샷 캡처 버튼을 클릭하면 화면에 띄워진 심전도를 자동으로 감지합니다.
•
감지한 심전도를 클릭 하면 자동으로 분석됩니다.
•
프로그램이 백그라운드에서 실행중인 상태에서, 화면에 띄워진 심전도를 캡처하고 싶을때는 단축키를 이용해보세요.
◦
자동 캡처 : Ctrl + Shift + S
◦
수동 캡처 : Ctrl + Shift + D
위 단축키는 기본(Default)으로 설정된 단축키 입니다.
변경하고 싶다면 설정 > 단축키 에서 변경할 수 있습니다.
•

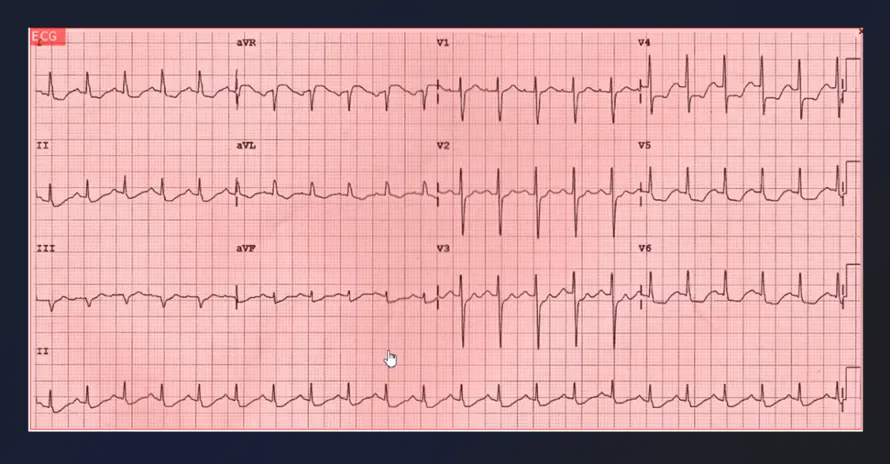

심전도 자동 캡처시 화면
•

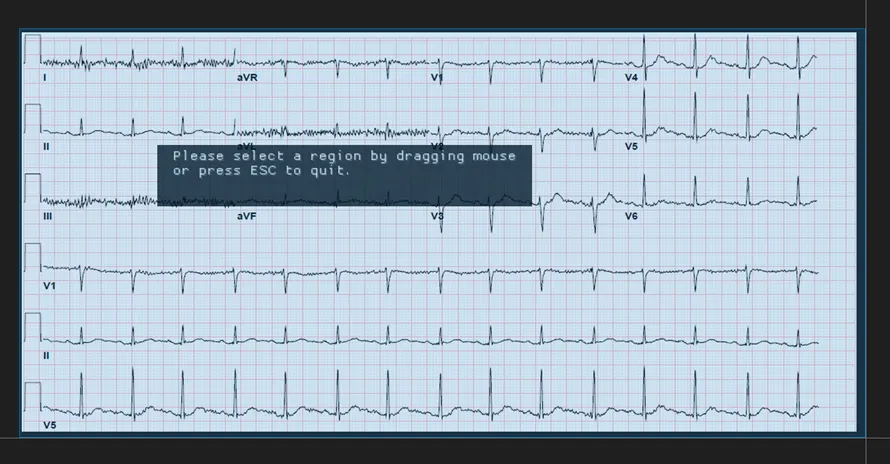

심전도 수동 캡처시 화면
3. 이미지 업로드
•

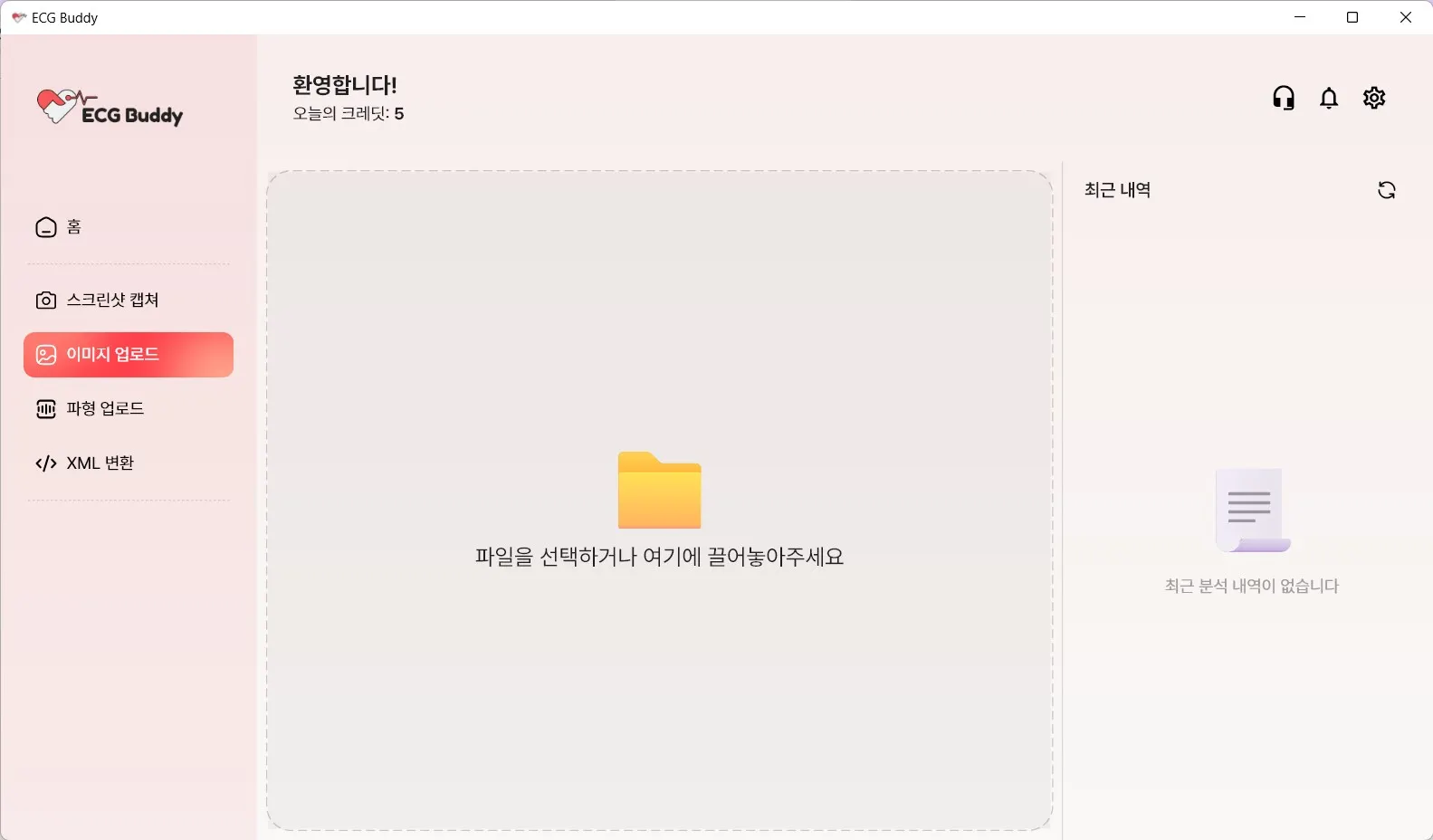

이미지 업로드 버튼을 클릭하면 다음과 같은 방법으로 파일을 업로드할 수 있습니다.
◦
파일 선택
◦
드래그 앤 드롭
•
업로드 가능한 이미지 파일 형식은 다음과 같습니다.
◦
.png
◦
.jpg
◦
.jpeg
•

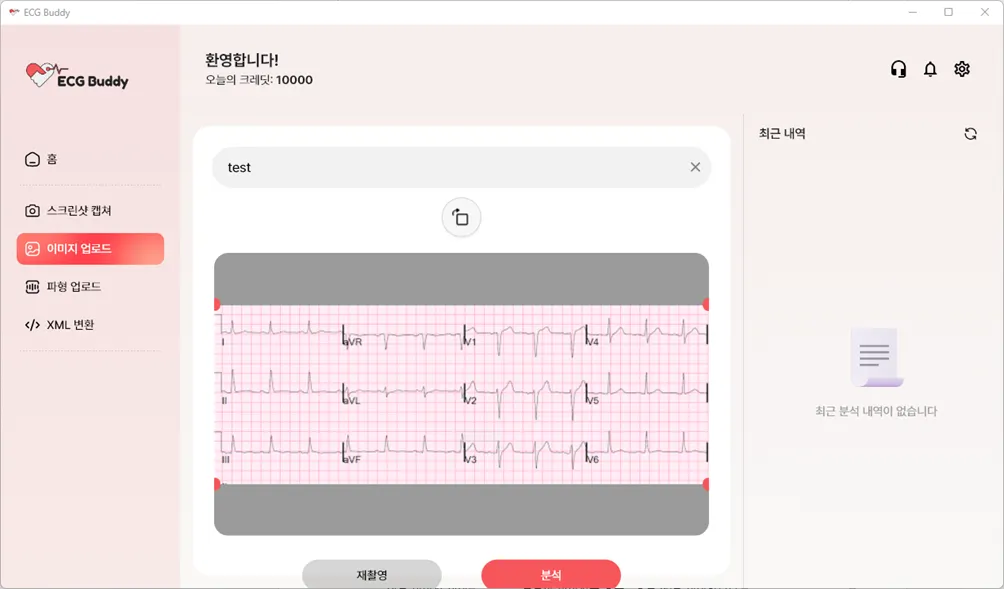

업로드한 이미지 영역을 한번 더 확인한 뒤 심전도 분석 버튼을 클릭합니다.
•
해당 화면에서 이미지 영역을 수정 , 분석 보고서 이름 변경, 심전도의 회전이 가능합니다.
4. 파형 업로드
•

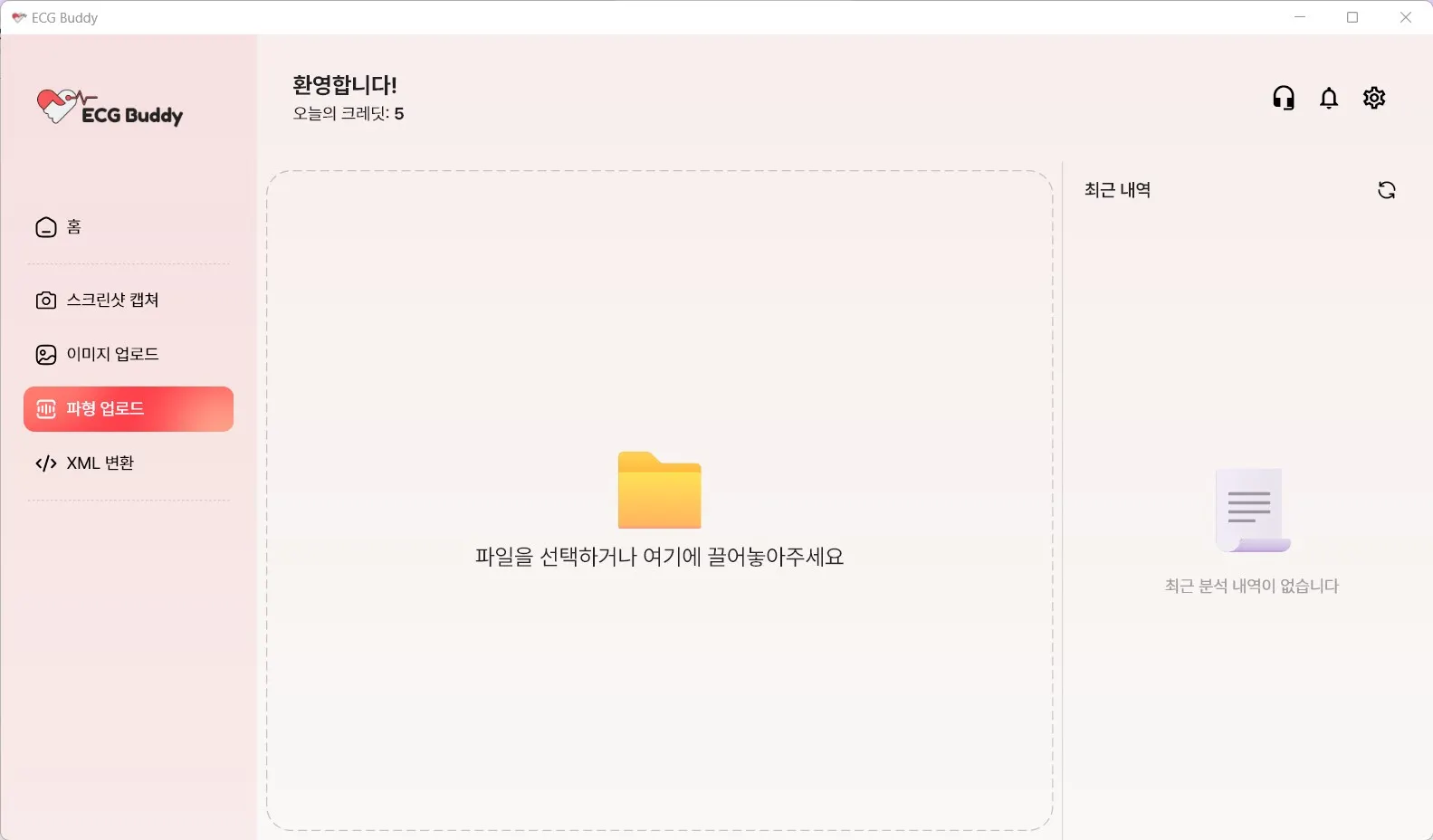

파형 업로드 버튼을 클릭하면 다음과 같은 방법으로 파일을 업로드할 수 있습니다.
◦
파일 선택
◦
드래그 앤 드롭
•
업로드 가능한 파형 파일 형식은 다음과 같습니다.
◦
.wave
파형 파일의 형식이 ‘.xml’인가요? XML 파일을 WAVE 파일 형식으로 변환할 수 있습니다.
•

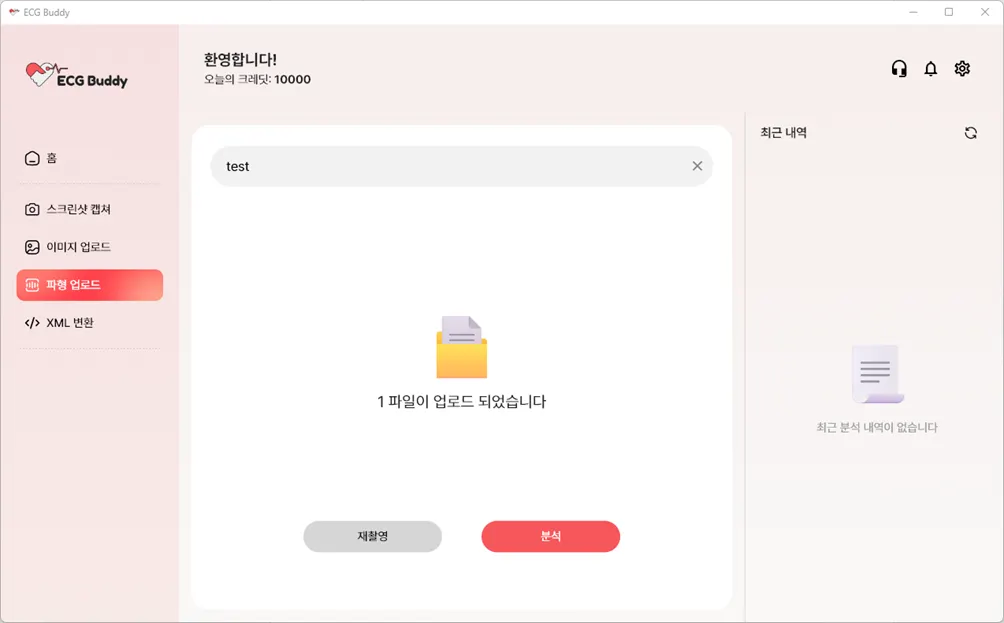

파일을 업로드 한 뒤 심전도 분석 버튼을 클릭합니다.
•
해당 화면에서 분석 보고서 이름 변경이 가능합니다.
5. XML 변환 기능
해당 기능은 ECG 장비로 촬영하여 만들어진 XML 파일을 파형 파일로 변환하는 기능입니다.

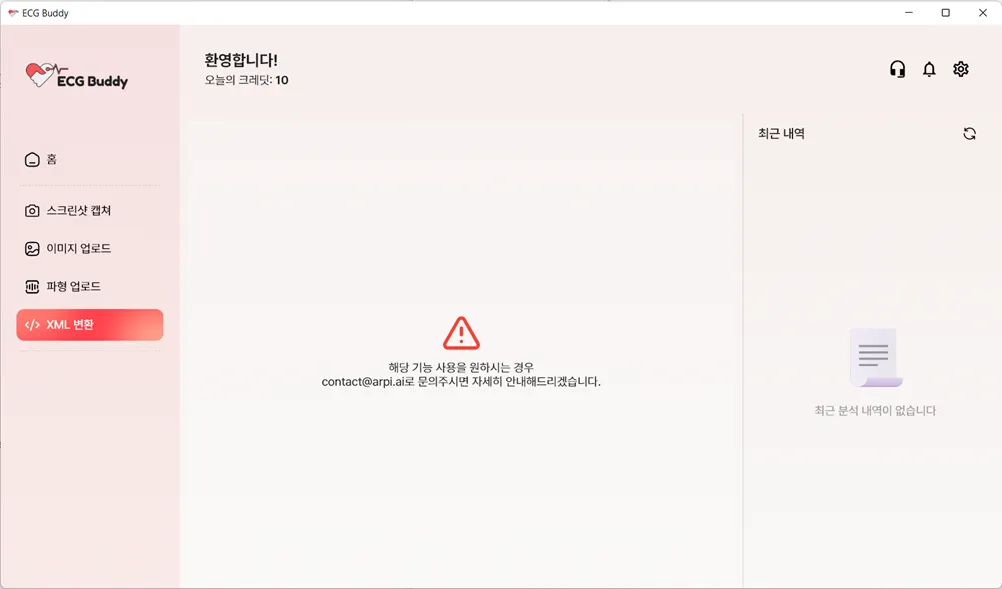

XML 파일에는 환자 개인정보 등 민감한 정보가 포함될 수 있어 해당 기능 사용을 원하시는 경우 [email protected]로 문의주시면 자세히 안내해드리겠습니다.
•
심전도 파형 파일의 형식이 XML인 경우, WAVE 파일로 변환할 수 있는 기능입니다.
•
XML 변환 버튼을 클릭하면 다음과 같은 방법으로 파일을 업로드할 수 있습니다.
◦
파일 선택
◦
드래그 앤 드롭
•
변환이 완료되면 위 이미지와 같은 알림창을 볼 수 있습니다.
•
변환된 WAVE 파일은 XML 파일 폴더와 같은 폴더에 생성됩니다.
•
파일명은 XML 파일명과 동일하게 생성됩니다.
XML 파일 변환 기능은 크레딧 차감이 되지 않으니 안심하세요 :-D 6. 분석 보고서 조회하기
•

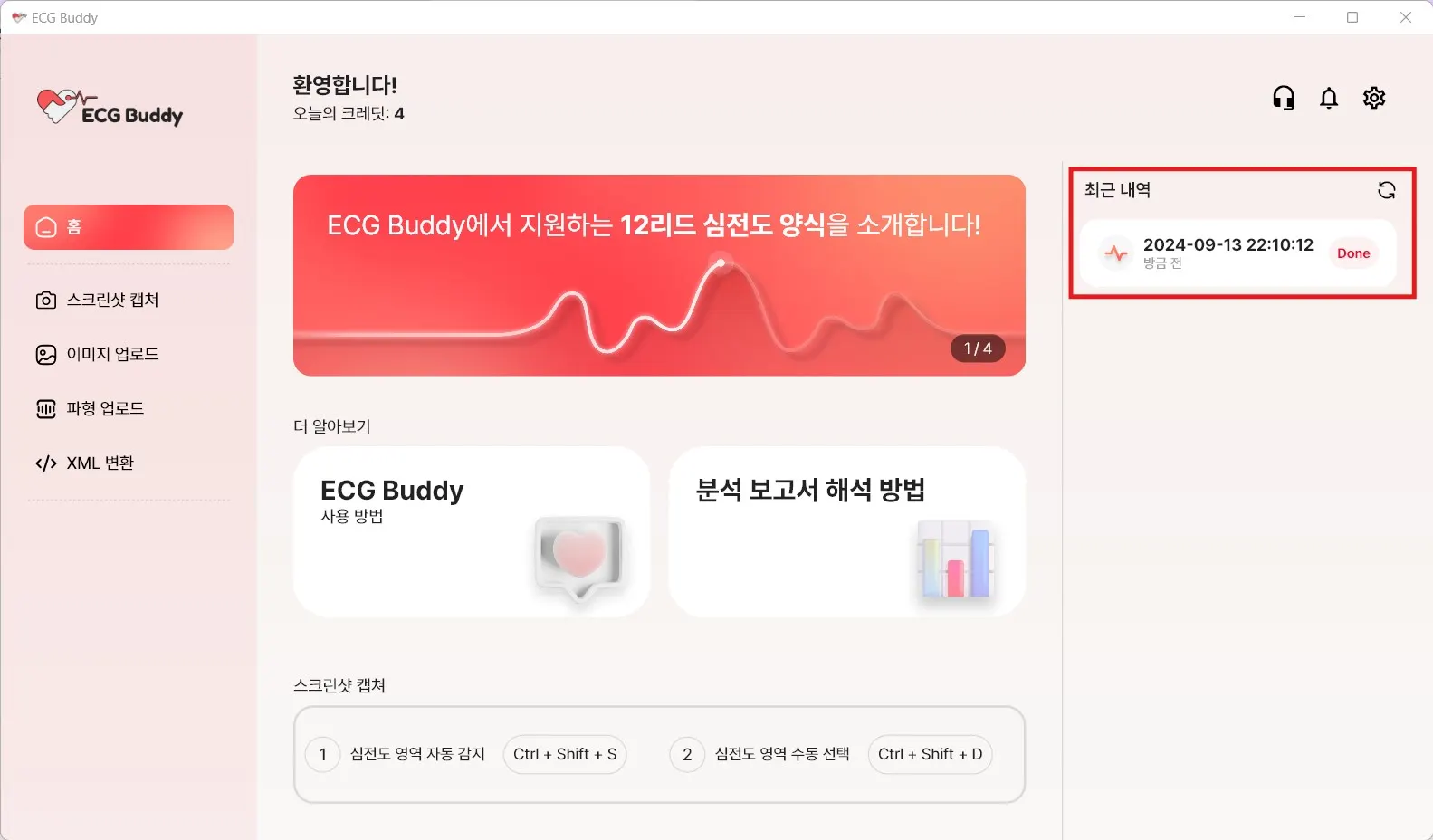

분석보고서는 모든화면에서 우상단의 최근 내역 에서 확인할 수 있습니다.
•
분석보고서는 요청한 시간을 기준으로 6시간 경과시 서버에서 해당 심전도 사진이 자동으로 삭제되며 조회가 불가능합니다.
•

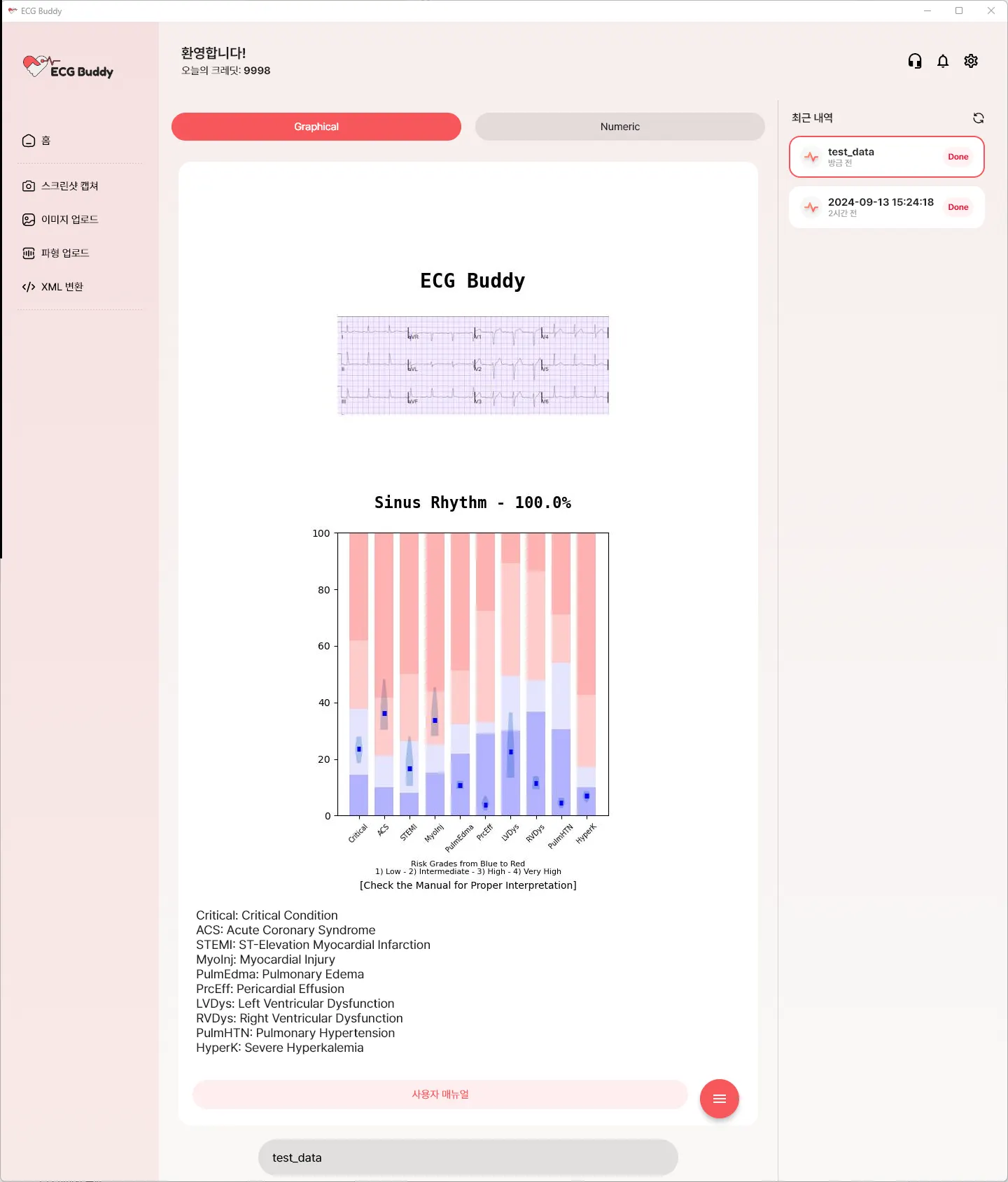

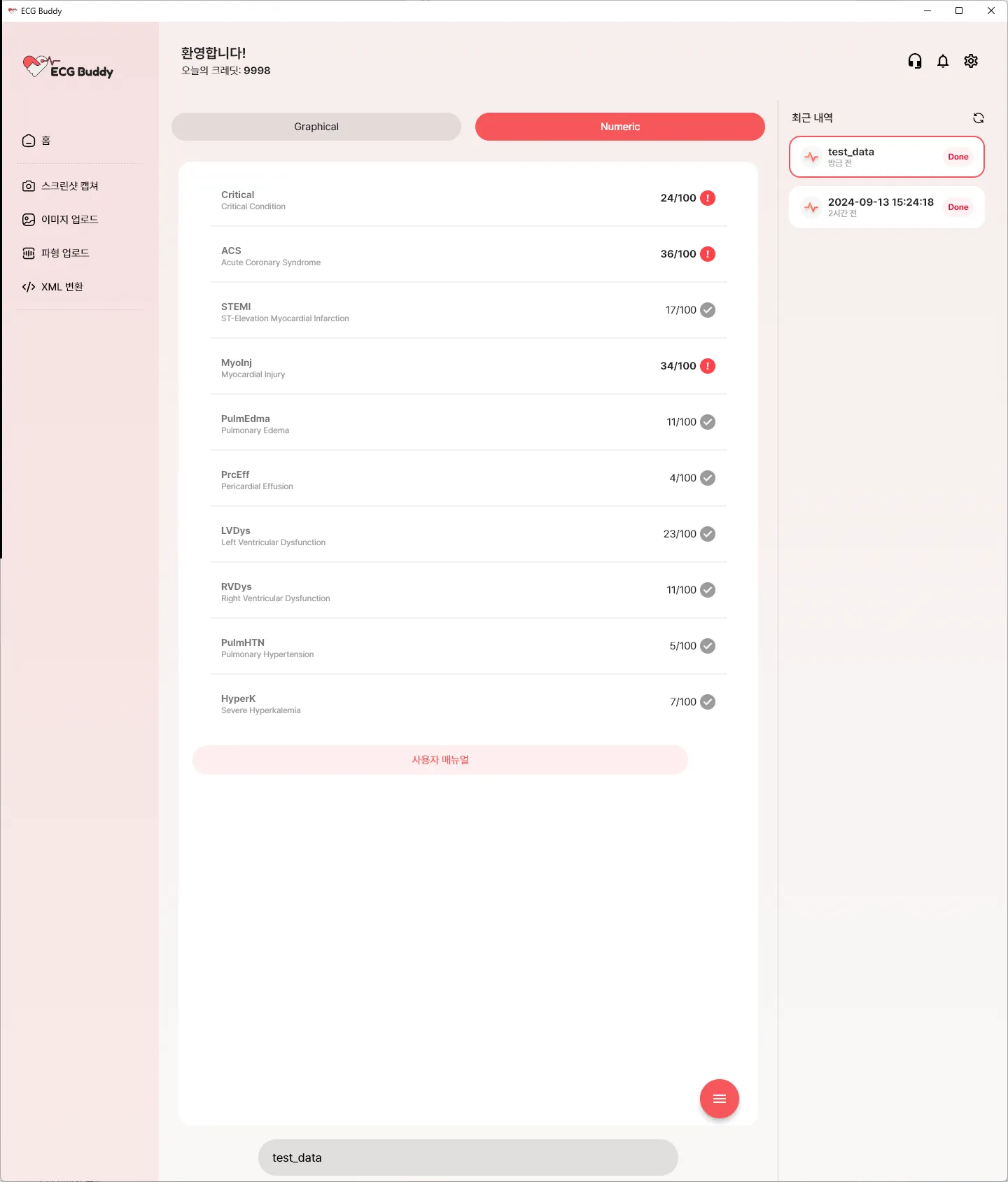

분석보고서는 Graphical View(좌측이미지) 와 Numeric View(우측이미지)로 제공됩니다.
•
Graphical View는 분석된 심전도가 시사하는 심장리듬 종류와 확률을 함께 제시하고,
10가지 주요 응급상황 및 심기능이상에 대한 디지털바이오마커를 그래프로 보여줍니다.
•
Numeric View는 10가지 디지털바이오마커의 점수를 표기하여 보여줍니다.
자세한 분석보고서 해석 방법은 아래 페이지에서 확인할 수 있습니다.
7. 기타 기능
1) 플로팅 버튼
•
프로그램을 백그라운드에 실행중인 상태에서 플로팅 버튼을 이용해 주요 기능만 이용할 수 있습니다.
•

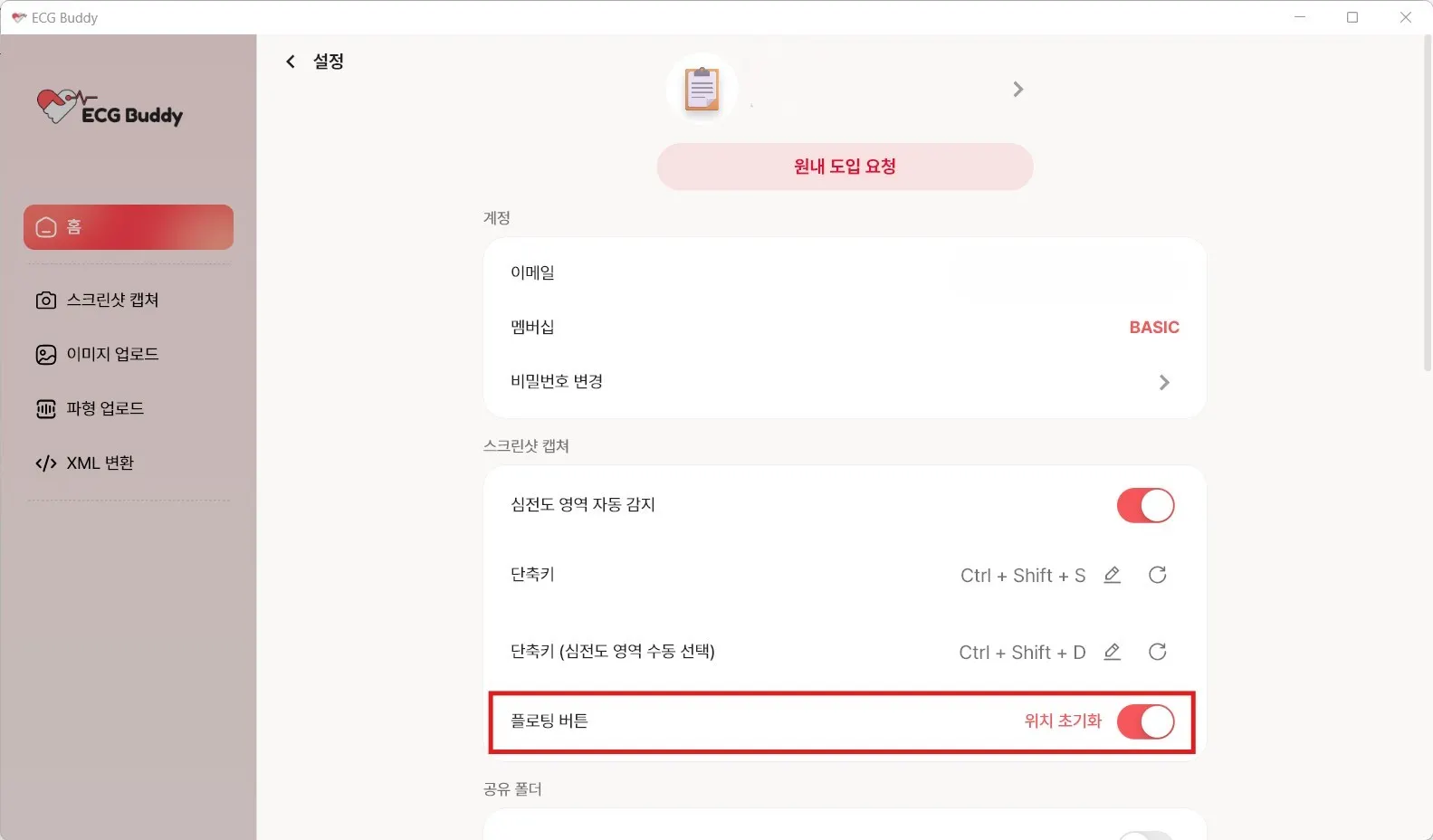

설정 > 플로팅 버튼 > 활성화 상태로 설정하면(좌측이미지), 플로팅 버튼이 활성화됩니다.(우측이미지)
•
플로팅 버튼을 마우스 좌클릭하면 자동감지 캡처가 가능합니다.
•

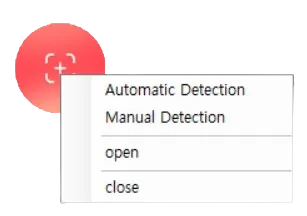

플로팅 버튼을 마우스 우클릭하면 자동캡처, 수동캡처, 플로팅 버튼 켜기, 끄기 기능을 이용할 수 있습니다.
2) 분석 보고서 복사하기
•
분석보고서를 복사하여 다른 프로그램(병원 EMR 등)에 붙여넣을 수 있습니다.
•

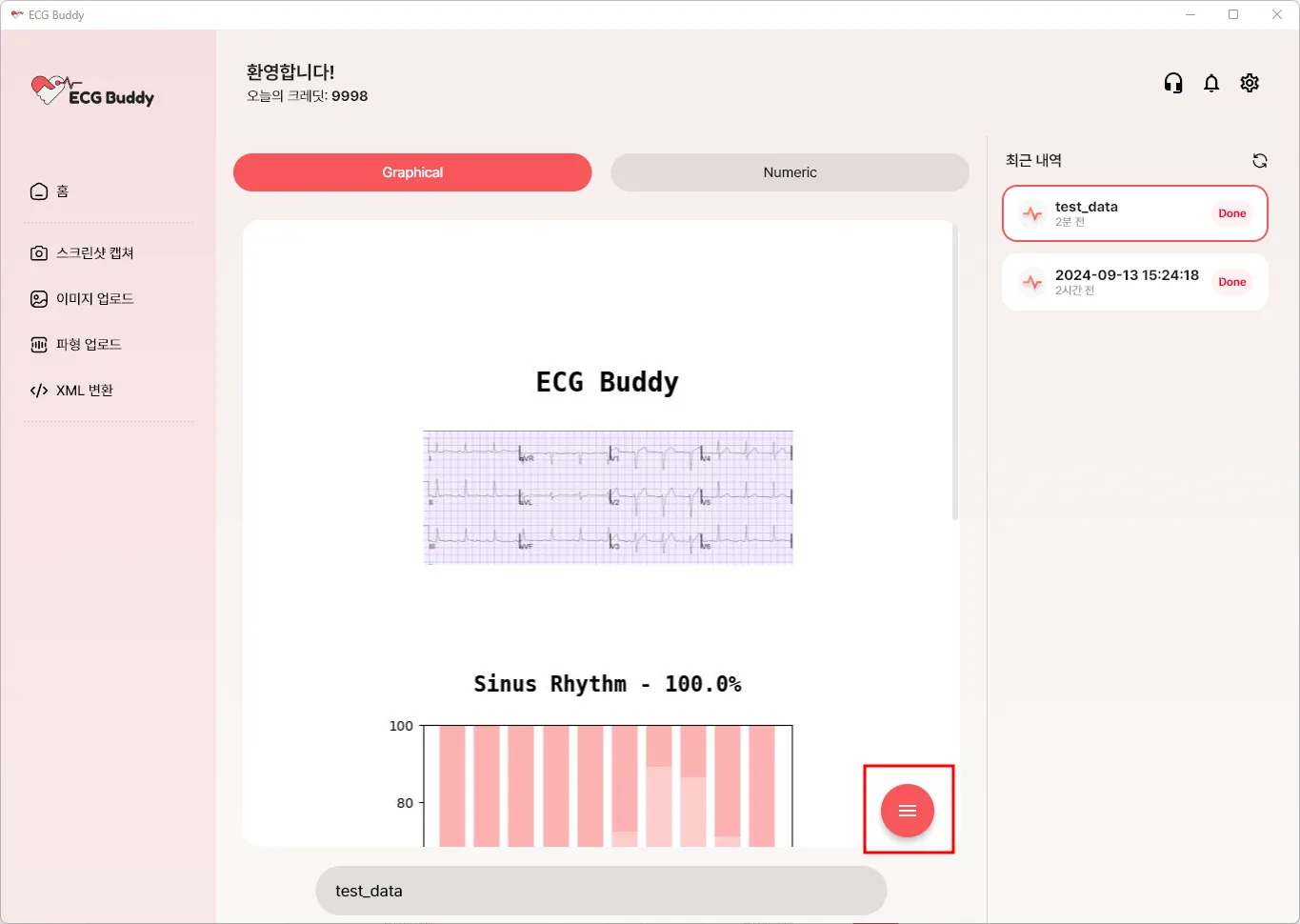

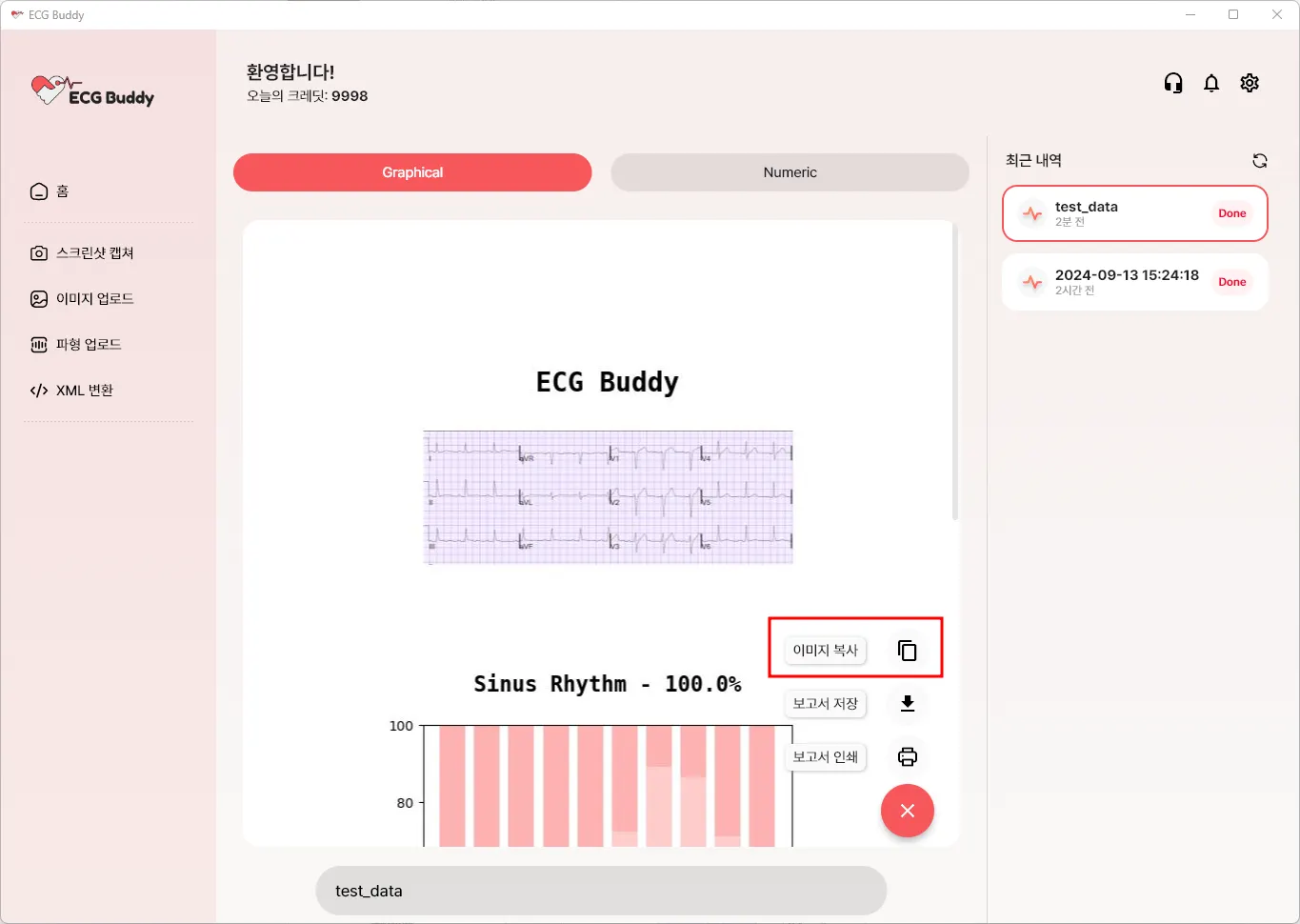

햄버거 아이콘을 클릭하면(좌측이미지), 이미지 복사 기능을 클릭할 수 있습니다.(우측이미지)
•
물론 Ctrl + C 로 복사하기도 가능합니다.

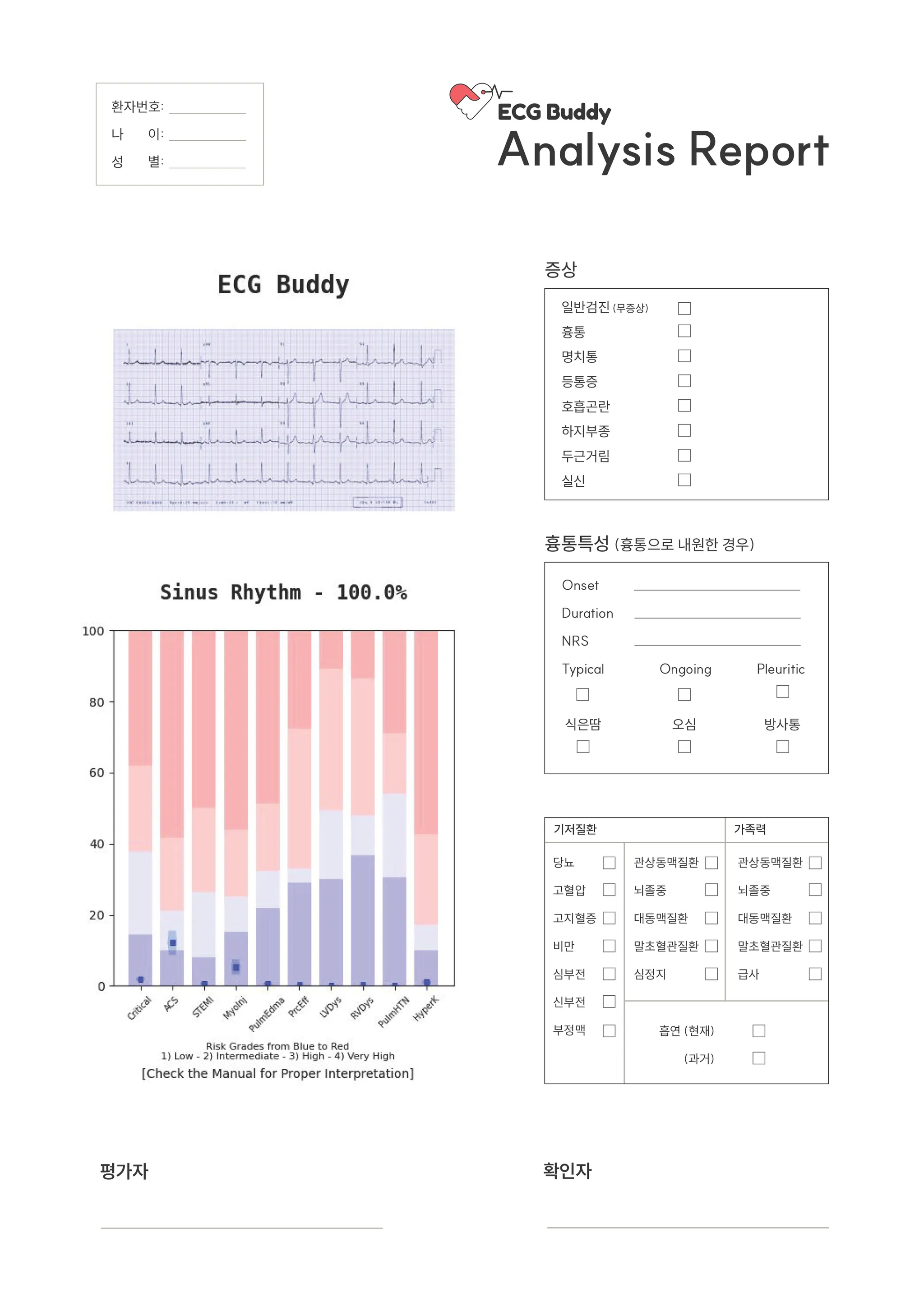

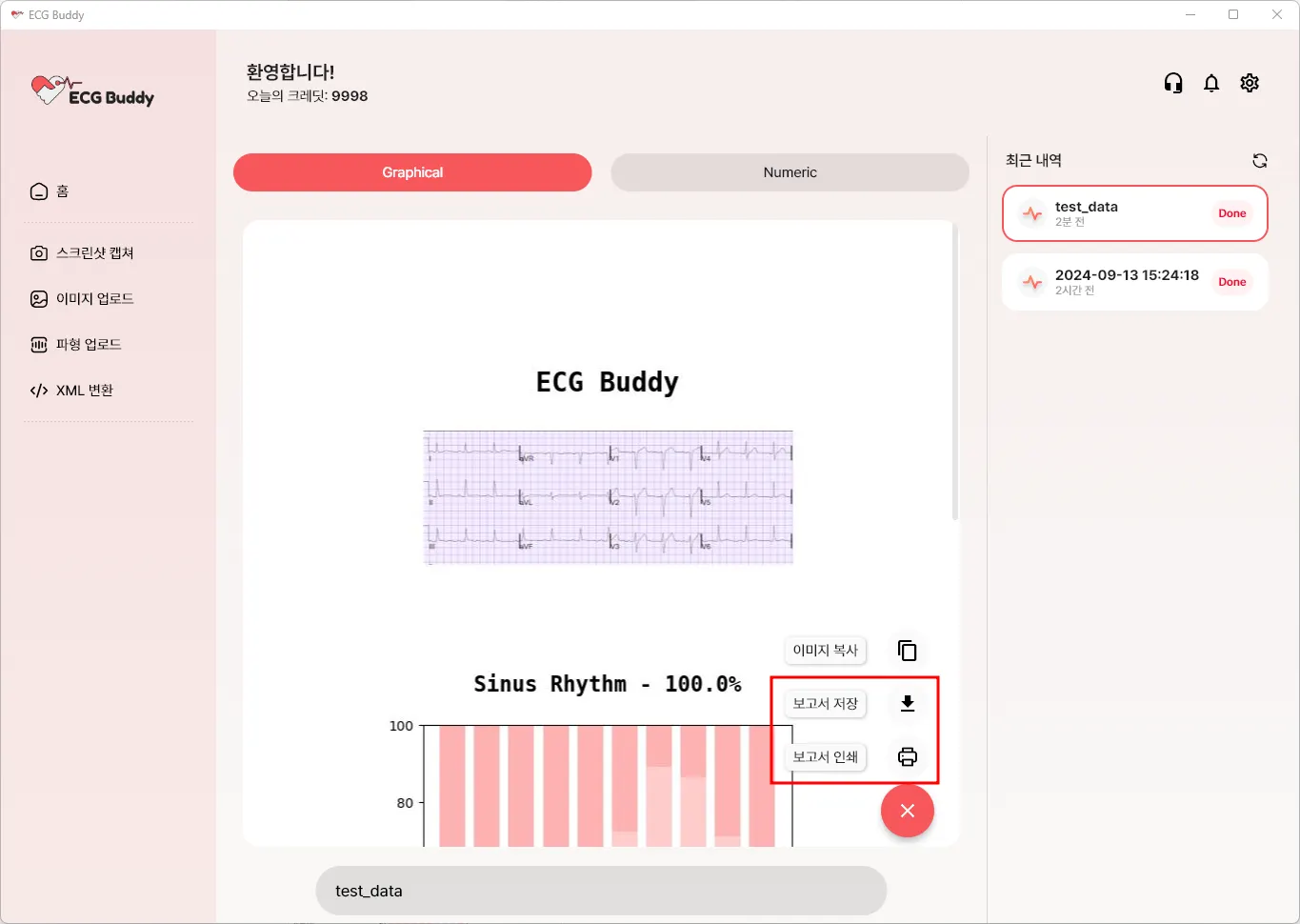

3) 분석 보고서 저장하기, 인쇄하기
•
분석 보고서를 환자 기록으로 활용 가능합니다.
•
PDF 파일로 저장하거나, 프린트하여 활용해 보세요:)
혹시, 여기까지 진행해도 심전도 분석에 어려움이 있으신가요?
심전도 분석 중 궁금한 점이나 도움이 필요하시다면 문의해주세요.
문의하기 >
